Super Heavy BN1 (SN1) v Texasu

[petrsida]

To je jistě pro 4, ty kolena jsou vývody metanu, je to stejné schéma, jako staré dno u Starship

kyslíkové potrubí jde přímo skrz

zajímavé jsou další 4 díry prořízlé na boku dómu

EDT - je jich celkem 5

[petrsida]

Common dome BN1 připravený k otočení



a krásný letecký snímek produkce s mnoha zajímavými detaily



úplně vlevo je spodní dóm s thrust puck nějaké ze starship (12-14) s pokusně vyřezanými dírami prostupů vedení k vnějším motorům podle schématu boosteru

cca dole uprostřed můžete vidět spodní dóm i s thrust puck boosteru, všimněte si detailů po zvětšení, na středním segmentu jsou osazeny 4 prostupy pro 4 motory, další 4 jsou zaslepeny, na vnějším obvodu je vyřezáno zatím 5 děr pro vedení

vypadá to, že booster by pro primární zkoušky mohl mít schéma 5 vnějších, 4 střední a možná 1 střední motor

nahoře uprostřed je pak vidět common dome BN1 a svrchní dóm metanové nádrže BN2 s šestiúhelníkovým zesílením, což by mohla být konstrukce nesoucí roštová kormidla

Foto Mary (Bocachicagal)

[Samo]

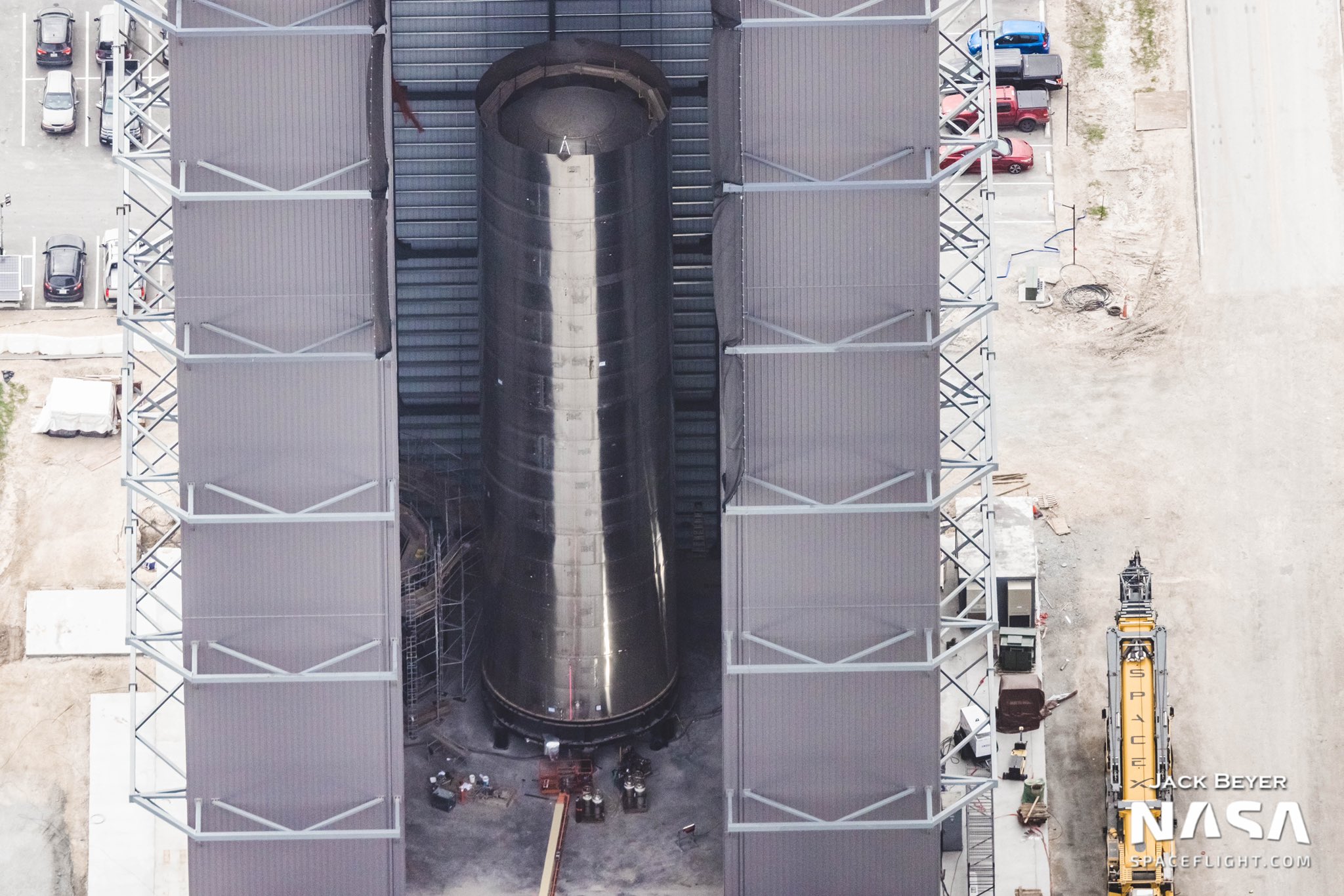

Skoro kompletná LOX nádrž BN1 na leteckej fotke od Jacka Beyera. Skoro 33m - prekyvy v spojoch sekcií, jeden prstenec je tuším 1,83m vysoký a je ich 18 zataiľ.



https://twitter.com/thejackbeyer/status ... 8268389376

[petrsida]

z logiky stavby teď bude následovat sestavení druhé poloviny počínaje společnou přepážkou, je to nutné proto, aby bylo možné osadit downcomer (skoro třicetimetrová trubka), následně pak sestavení obou polovin

[petrsida]

Moc pěkný detail společné přepážky po otočení, všimněte si obřího otvoru hrdla downcomeru, bude to slušně velký trychtýř



Foto Mary (bocachicagal)

[petrsida]

Thrust dome BN 1 byl dnes sestaven (Foto Mary - Bocachicagal)

[Samo]

Puk BN1 je veľmi zaujímavý. Vyzerá to tak že 20 Raptorov bude čisto po obvode čo je velmi chytré riešenie na prenos síl kde netreba riešiť žiadne extra výstuhy dna nádrže keď bude sila prenášaná priamo stenou. Rovnako to dáva kopec priestoru pre TVC stredovej osmičky.



https://twitter.com/RGVaerialphotos/sta ... 2408547328

[petrsida]

Krása, elegantně to řeší i přístup k vedení do motorů, půjdou šikmo ze stěny dna k okraji

a superheavy bude mít sukénku

a celkem 28-29 motorů

[petrsida]

A nohy budou muset jít na vnější plášť, aby to zatím neskončilo na deseti nohách od F9

[kefrazo]

Nechci nijak zpochybňovat očividné informace, čí zjevné závěry z nich vyvozené, ale přijde mi zvláštní , že mají "otvory" pro všechny motory už u BN1, ačkoli u SS ještě nebyly vidět ty pro RVac a tam jsme cca u 10. prototypu. Strukturální pevnost to neovlivní (prakticky vůbec) a ze začátku stejně chtějí lítat jen se 2-4 Raptory.

Nicméně souhlasím se vším řečeným výše.
