Re: CRS-22 (SpX-22)

Příspěvek od jakubv »

Tak Dragon muže mít následující Trunk, podle wiki jsou objemy (průměr 4m, reálný vnuřní průměr bude ais menší?, takže bude Trunk o něco vyšší než jsou ty 3m)
12.1 m3 (430 cu ft) unpressurized (to by odpovídalo malému trunku, 1m vysokému), asi nikdy neletěl
37 m3 (1,300 cu ft) unpressurized with extended trunk (by odpovídá používanému trunku, 3m vysokému

netuším, zda je možnost, že by udělali nějaký super extended Trunk třeba 4m vysoký, zda mají nastavitelné rameno na rampě atd.

Každopádně, pokud by byl trunk lehce nad 3m uvnitř vysoký, tak se tam šikmo 3m role vejdou ;-)
-----------------
xx jakubv
Uživatelský avatar
petrsida
Zkušený inženýr kosmonautiky
Zkušený inženýr kosmonautiky
Příspěvky: 2601
Reputace: 842
Bydliště: Lysá nad Labem, Tanvald
Registrován: 27.1.2012 22:17
Re: CRS-22 (SpX-22)

Příspěvek od petrsida »

Rozevírání rolovatelnych panelu slozenych v půli je vidět na animované v tom videu o hypoteticke velké stanici na SH

Bude to srolovane a přeložené v puli tak ze centrální úchyt bude tvořit jeden konec balíku, okraje základny panelu druhý

PS odkazy na komerční weby s prodejem by se tu objevovat neměly, i když tohle asi nebude záměrná reklama :-D
Uživatelský avatar
Vaclavik
VIP uživatel
VIP uživatel
Příspěvky: 1401
Reputace: 446
Registrován: 9.1.2013 16:26
Kontaktovat uživatele:
Re: CRS-22 (SpX-22)

Příspěvek od Vaclavik »

Pospíšil píše: 12.1.2021 10:27 Těším se na pohled do trunku, až tam budou uložené 2 kusy těchto rolovacích panelů.
Asi tuším jak to poskládají, ale i tak, je to skutečně macek. :)

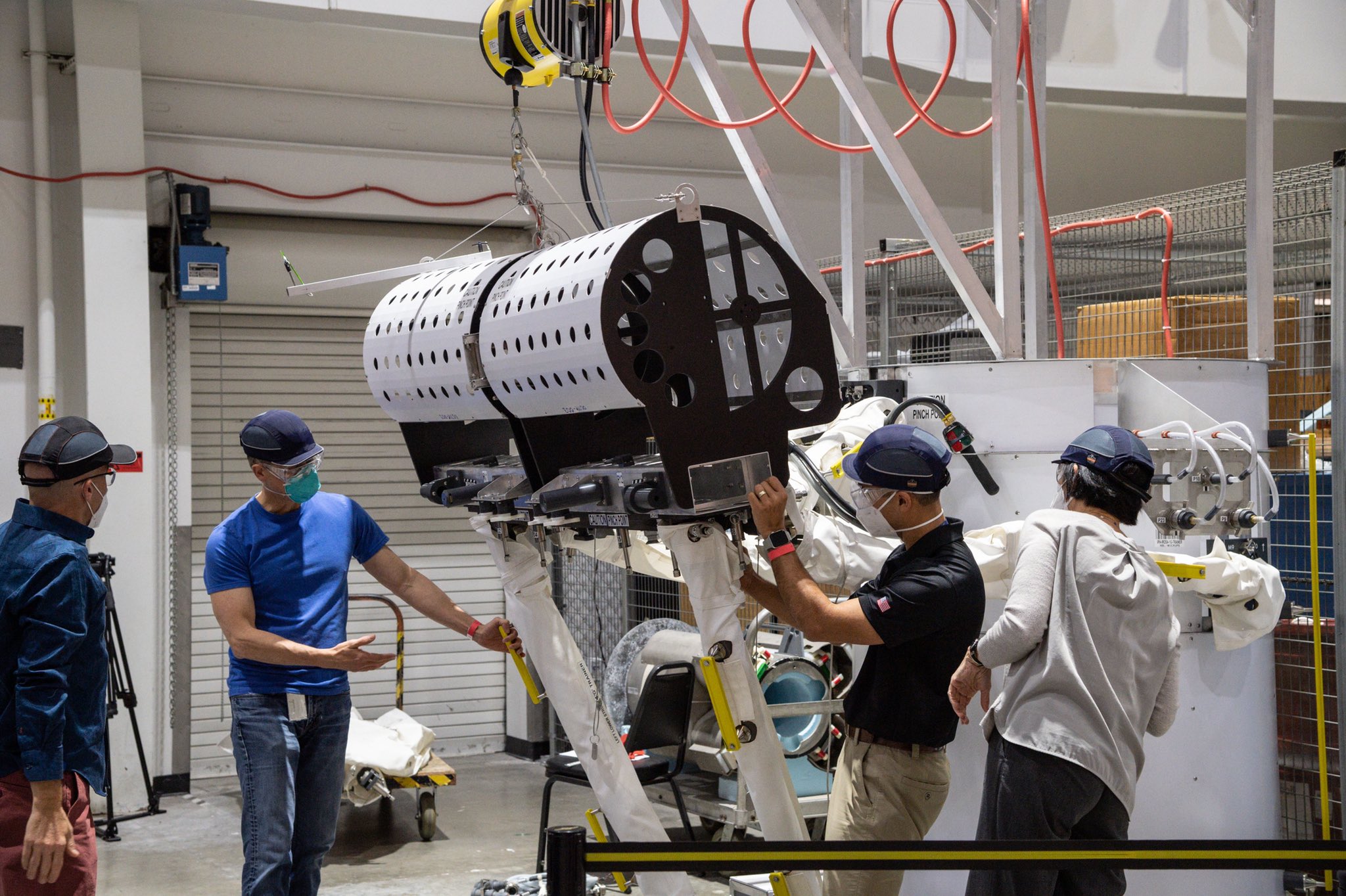

Takto tam budou poskládané.

Obrázek
Uživatelský avatar
Pospíšil
Kosmonaut veterán
Kosmonaut veterán
Příspěvky: 8039
Reputace: 1806
Bydliště: Pardubice
Registrován: 22.7.2012 19:00
Re: CRS-22 (SpX-22)

Příspěvek od Pospíšil »

Hmm, velmi zajímavé. Díky! :palec nahoru:
Poprvé vidím na paletě nákladu ručkovací madla.

Vnější průměr trunku je cca 3,7 m, vnitřní využitelný bych tipoval na 3,3-3,4 m, takže ty složené role musí mít na délku ne o moc víc než 3 m.
Věděl bys Michale přesnější rozměry?
---


"Mystery creates wonder and wonder is the basis of man's desire to understand." Neil Armstrong
Uživatelský avatar
Saturn1234
Znalec kosmonautiky
Znalec kosmonautiky
Příspěvky: 902
Reputace: 179
Bydliště: Praha
Registrován: 13.4.2020 11:19
Kontaktovat uživatele:
Re: CRS-22 (SpX-22)

Příspěvek od Saturn1234 »

Tady je zajímavý dokument:

https://ntrs.nasa.gov/citations/20190032191
lift off we have a lift off
Uživatelský avatar
Pospíšil
Kosmonaut veterán
Kosmonaut veterán
Příspěvky: 8039
Reputace: 1806
Bydliště: Pardubice
Registrován: 22.7.2012 19:00
Re: CRS-22 (SpX-22)

Příspěvek od Pospíšil »

Saturn1234 píše: 13.1.2021 15:32 Tady je zajímavý dokument:
OK díky. Z něho plyne šířka nových panelů 20 ft = 6,1 m. Polovina je 3,05 m, takže jsem to tipnul správně.
Do trunku se jim to určitě vleze. Jak jinak. :)

Pěkná je taky účinnost nových trojvrstvých panelů kolem 30,7%. Původní FV panely na ISS mají/měly(?) jen 14,2%.
---
