Re: Grasshopper

Příspěvekod rexino » 23 srp 2014, 19:04

Autodeštrukcia je takmer u všetkých okrem čínskych rakiet(doplatili už na to životmi, neviem či to teraz už majú). Ak sa raketa vymkne kontrole a zamieri nad obývane územie ihneď sa odpáli, to je zmysel autodeštrukcie.
"Sľúbili ste mi kolónie na Marse. Namiesto toho som dostal Facebook." Buzz Aldrin
Uživatelský avatar
rexino
Znalec vesmíru
Znalec vesmíru

Příspěvky: 619
Registrován: 13 kvě 2013, 15:00

Re: Grasshopper

Příspěvekod Matyn » 23 srp 2014, 20:40

Tak to je na prd. :?
Týden jsem na dovolené a on vybuchne Grasshopper i (skoro) HEAT-2X. :hlavou proti zdi
Všechno je možné provést. Stačí chtít a mít dost peněz. A to je ten problém. Lidem se buď nechce, nebo nemají peníze.
http://vodnirakety.webnode.cz/
Uživatelský avatar
Matyn
Zkušený vesmírný průzkumník
Zkušený vesmírný průzkumník

Příspěvky: 362
Registrován: 22 čer 2013, 14:44
Bydliště: Kousek od Ostravy

Re: Grasshopper

Příspěvekod Amper » 27 srp 2014, 08:46

Nejsem na NSF takze pro me nova informace o tom co zpusobilo problem :

http://www.spacex.com/news/2014/08/26/u ... -6-mission

The natural question is whether this is related to the test vehicle malfunction at our development facility in Texas last week. After a thorough review, we are confident that there is no direct link. Had the same blocked sensor port problem occurred with an operational Falcon 9, it would have been outvoted by several other sensors. That voting system was not present on the test vehicle.


Neco (dovedu si predstavit napr. namrazu nebo neodlepenou/nesundanou krytku) zablokoval senzor. Zajimava je taky informace ze plne F9 ma nejaky system hlasovani ktery je schopen nahradit data z jednoho senzoru datama z nekolika jinych ale testovaci stroj to nemel.
Uživatelský avatar
Amper
Zkušený vesmírný veterán
Zkušený vesmírný veterán

Příspěvky: 1618
Registrován: 20 črc 2012, 12:53
Bydliště: Plzeň

Re: Grasshopper

Příspěvekod Pospíšil » 27 srp 2014, 14:50

Amper píše: ... Had the same blocked sensor port problem occurred with an operational Falcon 9, it would have been outvoted by several other sensors. That voting system was not present on the test vehicle.

Neco (dovedu si predstavit napr. namrazu nebo neodlepenou/nesundanou krytku) zablokoval senzor.


Žádná námraza, ani krytka. Je to tam jasně napsané - byl blokovaný port senzoru.
Jen doplním zatím nezveřejněný detail, že šlo o senzor na jednom ze tří motorů F9R. Jestli šlo o tlakový senzor, čidlo sledující vektor tahu, nebo jinou veličinu, zatím nevíme. Pouze víme, že devítimotorový F9 má těchto senzorů více a ty by chybějící signál jednoho z nich "přehlasovaly" => k tomuto typu havárie by nedošlo, jelikož by nosič ani neodstartoval - stále by ho držely hydraulické úpinky na strartovacím stole až do vypnutí všech motorů.
---


"Mystery creates wonder and wonder is the basis of man's desire to understand." Neil Armstrong
Uživatelský avatar
Pospíšil
Zkušený vesmírný veterán
Zkušený vesmírný veterán

Příspěvky: 5497
Registrován: 22 črc 2012, 19:00
Bydliště: Pardubice

Re: Grasshopper

Příspěvekod Amper » 27 srp 2014, 15:08

Hmm, a co si predstavujete pod slovem "port" Kefalin ?

Napr. takto vypada port statickeho tlaku z pitot statickeho systemu pro mereni rychlosti letadla u Airbusu : http://en.wikipedia.org/wiki/Pitot-stat ... icPort.jpg , na http://en.wikipedia.org/wiki/Pitot-static_system je "Blocked static port" uveden jako jeden z moznych problemu. Vim ze byl snad i nejaky pad letadla kdy proste zapomeli po lakovani prelepeny port izolepou (proto jsou cervene)


proste "port" je vstup coz muze byt jednak digitalni ale taky to muze (a to se me zda mnohem pravdepodobnejsi) fyzicky vstup cidla ktery muze byt blokovan nejakou veci (namraza, krytka, prelepka....)

Dalsi pouziti slova "port" v pripade motoru Merlin :
For added reliability, the Merlin Vacuum engine has dual-redundant hypergolic igniters with four injection ports.
Both stages use thrust vector control for attitude control, and the second stage is capable of multiple
restarts on orbit.


To ze by nosic neodstartoval v pripade F9 je asi pravda. Otazka je co presne za port udelalo problem
Uživatelský avatar
Amper
Zkušený vesmírný veterán
Zkušený vesmírný veterán

Příspěvky: 1618
Registrován: 20 črc 2012, 12:53
Bydliště: Plzeň

Re: Grasshopper

Příspěvekod Pospíšil » 27 srp 2014, 16:02

Pokud šlo o tlakové čidlo, tak šlo pravděpodobně měření tlaku ve spalovací komoře. U Merlinu 1D jsou to při plném tahu hodnoty kolem 9,7 MPa, při teplotách X 1000°C. Tlaková čidla pro tyto podmínky by neměly mít problém s námrazou , nebo zapomenutou krytkou => blocked sensor port bude znamenat spíš elektronickou závadu, ne mechanickou.

Navíc, ze zákulisí je známo, že k selhání senzoru (portu) došlo při zážehu a náběhu motoru na plné hodnoty pro vzlet. Protože ale testovací stůl v McGregor neobsahuje hydraulické úpinky, držící raketu pár sekund na plném tahu stále na rampě, jako je to u reálných nosičů F9, tak F9R vzlétl i s touto závadou. Došlo k nestabilitě celkového vektoru tahu 3 motorů, vyhodnocení nevhodné dráhy letu, vypnutí motorů a FTS vše ukončil.
---


"Mystery creates wonder and wonder is the basis of man's desire to understand." Neil Armstrong
Uživatelský avatar
Pospíšil
Zkušený vesmírný veterán
Zkušený vesmírný veterán

Příspěvky: 5497
Registrován: 22 črc 2012, 19:00
Bydliště: Pardubice

Re: Grasshopper

Příspěvekod Amper » 27 srp 2014, 16:11

Doufam ze se dozvime nejaky dalsi detaily, bude to urcite zajimavy, bez ohledu na to o jakou formu portu se jednalo
Uživatelský avatar
Amper
Zkušený vesmírný veterán
Zkušený vesmírný veterán

Příspěvky: 1618
Registrován: 20 črc 2012, 12:53
Bydliště: Plzeň

Re: Grasshopper

Příspěvekod Pospíšil » 27 srp 2014, 16:22

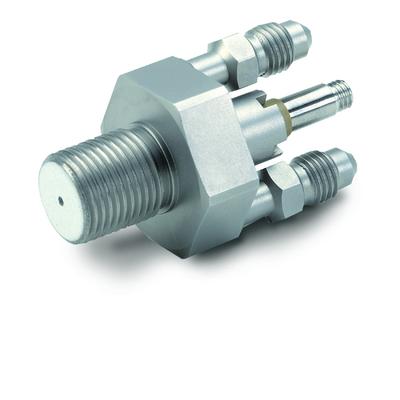

Btw, tlaková čidla v raketových spalovacích komorách bývají například piezoelektrická a vypadají takto. Do komory je vyústěn jen ten bílý keramický kroužek s dírkou, piezoelektrický člen je pak uvnitř, pod tím závitem. Dva nátrubky naproti jsou pro přívod chladicího média, aby se to celé neroztavilo.

Obrázek
---


"Mystery creates wonder and wonder is the basis of man's desire to understand." Neil Armstrong
Uživatelský avatar
Pospíšil
Zkušený vesmírný veterán
Zkušený vesmírný veterán

Příspěvky: 5497
Registrován: 22 črc 2012, 19:00
Bydliště: Pardubice

Re: Grasshopper

Příspěvekod Gubarev » 13 dub 2016, 23:00

Pěkně seřazená přistání GH:
http://imgur.com/gallery/m9CYe
"It is much easier to believe than to understand"
CHris Hadfield
Uživatelský avatar
Gubarev
Zkušený vesmírný veterán
Zkušený vesmírný veterán

Příspěvky: 6684
Registrován: 17 úno 2013, 21:24
Bydliště: Praha Letná

Re: Grasshopper

Příspěvekod Quardok » 14 dub 2016, 11:23

moc pěkný odkaz výše, ještě video sumarizující totéž
